1.     產品特點

ü 衛星模塊：支持GPS、北斗單模和雙模

ü 1PPS授時精度：30ns(RMS)

ü 守時模塊：銣原子鐘

ü 守時精度：優于300ns@24小時

ü PTP時間戳：分辨率8ns，授時精度優于100ns

ü PTP輸出報文速率：最大每秒128 sync報文

ü NTP同步偏差：優于3微秒

ü NTP處理能力：不少于2.6萬次/秒

ü 平均無故障時間MTBF：優于80000小時

ü 客戶端同步精度：0.1~2ms(局域網典型值)

ü 協議支持：PTP/IEEE1588-2008(Version2).defaultprofile、NTP、SNTP、TIME、HTTP、HTTPS、SNMP、SSH、MD5、TELNET、FTP、SSL、SCP、Custom MIB、SYSLOG、EMAIL、IPV4、IPV6等

ü 高可用性能：支持網卡綁定和主備心跳檢測

ü 管理方式：Web、Console、SSH、Telnet

ü 日志記錄：不少于5000條

ü 輸出接口：1PPS、10MHz、RJ45、TOD、VGA

ü 其他選項：振蕩器升級、PPS、PPM、PPH、E1、IRIG-B碼、CDMA等

2.     產品說明

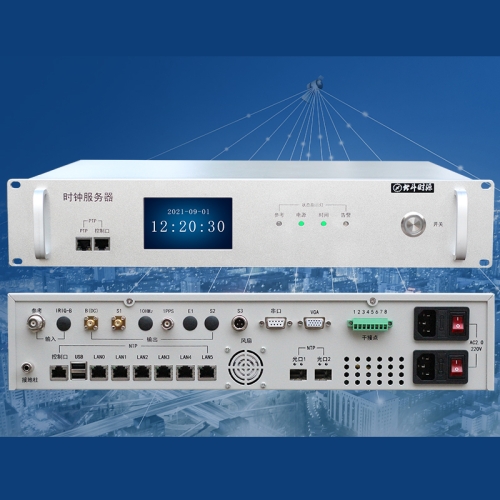

S3000-GNR適用于時間同步精度要求嚴格，需要高精度守時的系統，在GPS北斗系統故障或天線故障后可持續提供授時服務，24 小時守時精度優于300納秒，年偏差優于3毫秒。北斗時源提供退款保證，質保三年，終身免費技術支持。

該設備擁有千兆端口和硬件時間戳，GPS/BD授時精度優于100ns及8ns時間戳分辨率。設備在市場上具備很高的性價比。PTP高精度時鐘已廣泛應用于金融、交通、證券、電力、移動通信、工業及國防等領域。

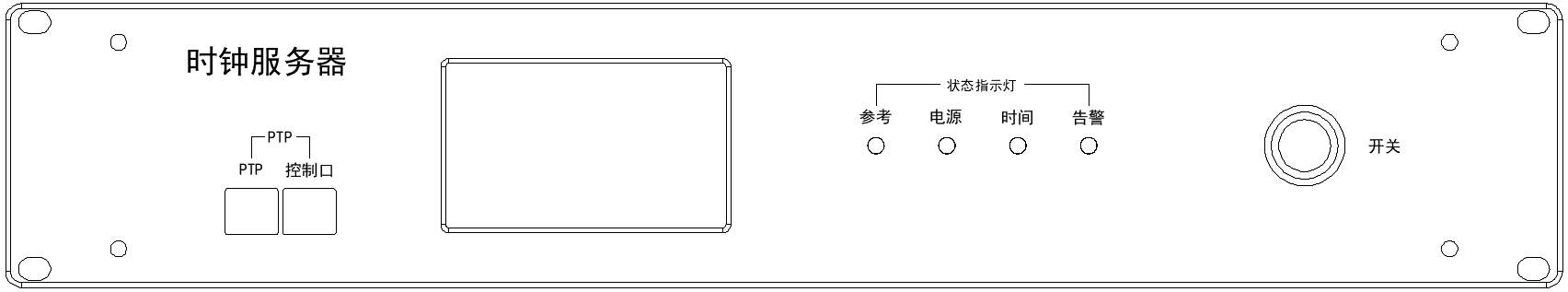

3.     結構尺寸

4.     技術指標

4.1.性能指標

衛星接收機：32通道，C/A 模式GPS L1-1575.42 MHz，北斗B1-1561.098MHz, 冷啟動捕獲靈敏度 -148dBm，跟蹤靈敏度 -162dBm。

GPS、北斗接收機：UTC同步精度30ns(RMS)

工作模式：支持GPS、北斗單模和雙模

守時模塊：銣原子鐘

守時精度：優于300納秒@24小時

PTP時間戳：分辨率8ns，授時精度優于100ns

PTP輸出報文速率：最大每秒128 sync報文

NTP同步偏差：1微秒

NTP處理能力：不少于2.6萬次/秒

客戶端同步精度：0.1~2ms(局域網典型值)

協議支持：SNTP, NTPv1,v2,v3,v4, SHA/MD5認證,廣播/多播模式,SSH，TELNET，SNMP，IPV4、IPV6，SYSLOG，EMAIL、TIME、DAYTIME、HTTP(s)等

4.2.物理和電氣特性

機箱: 440 x 89 x403 mm (2U機箱).

重量: < 3.5kg

電源：220V ±20% 47Hz~63Hz

功耗：60W

工作環境: -10°to +55°C/5% to 90% RH, 無凝結

存儲環境: -40°to +75°C/5% to 95% RH, 無凝結

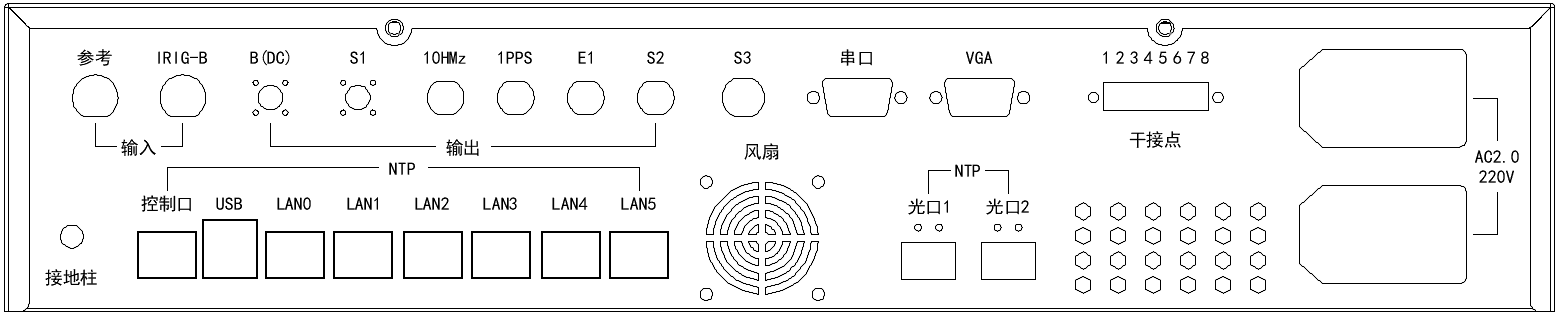

4.3.功能接口

ANT：天線，BNC,1路，50?阻抗，饋電5VDC，GPS北斗二合一天線接口

1PPS：BNC，1路，精度30ns（RMS）

10MHz：BNC，1路，正弦波，50?阻抗

TOD：DB-9 female,1路，RS232電平，NMEA0183語句

VGA：NTP授時系統顯示界面

NTP授時網口：6路RJ45，10/100/1000 Base-T 網口

USB接口：2路，數據上傳和下載接口

Console：RJ-45配置管理，串口115200,8n1，本地終端訪問

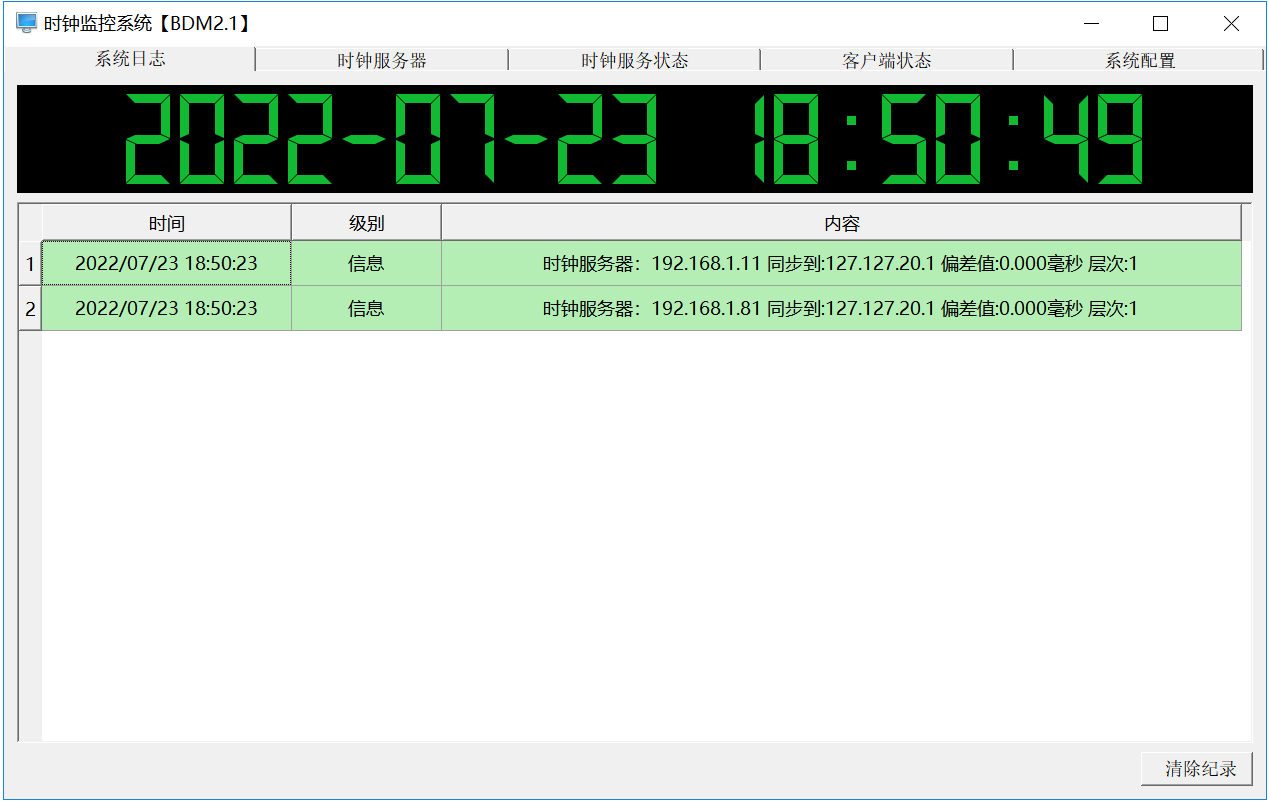

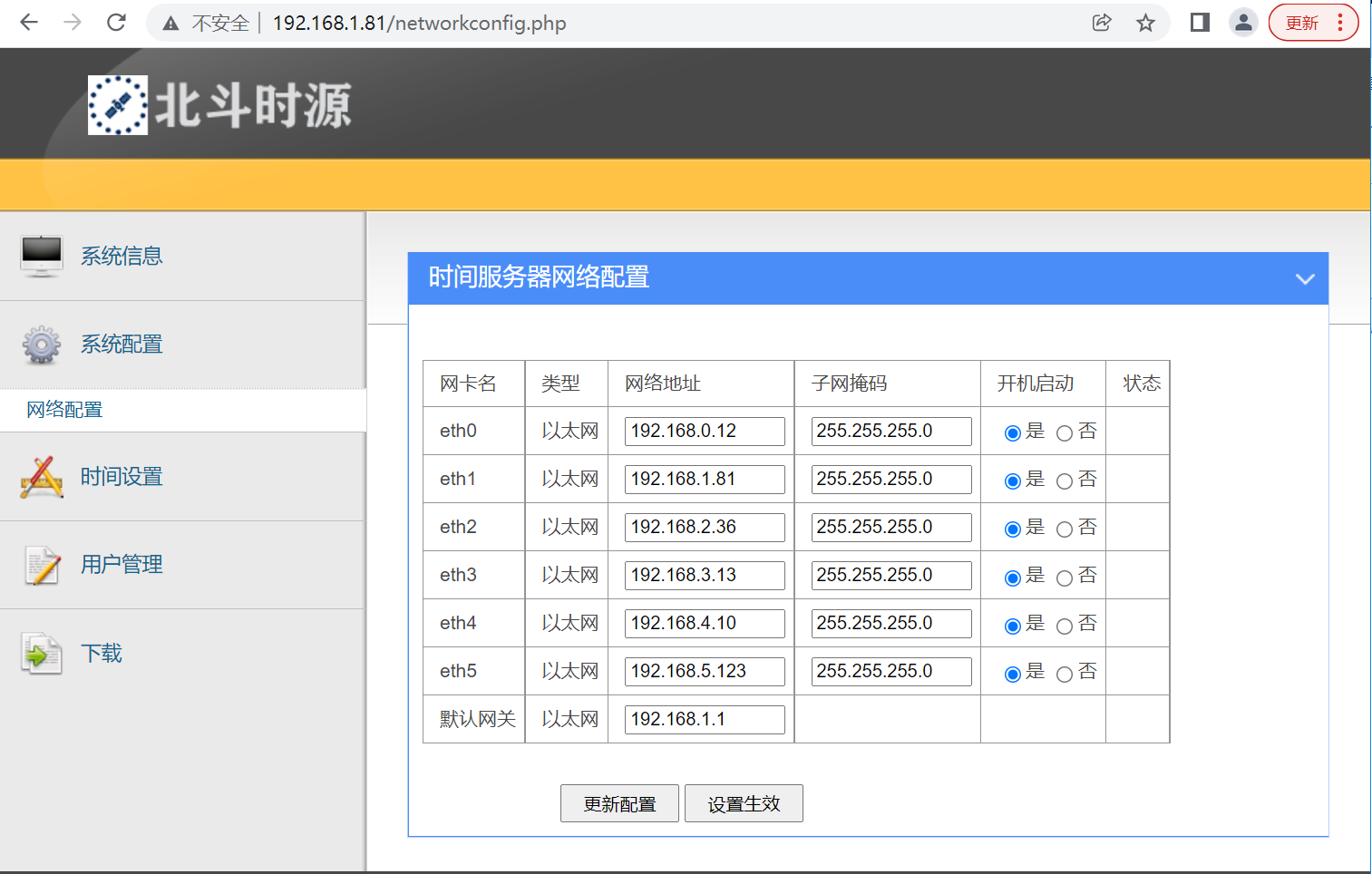

5.     監控管理
